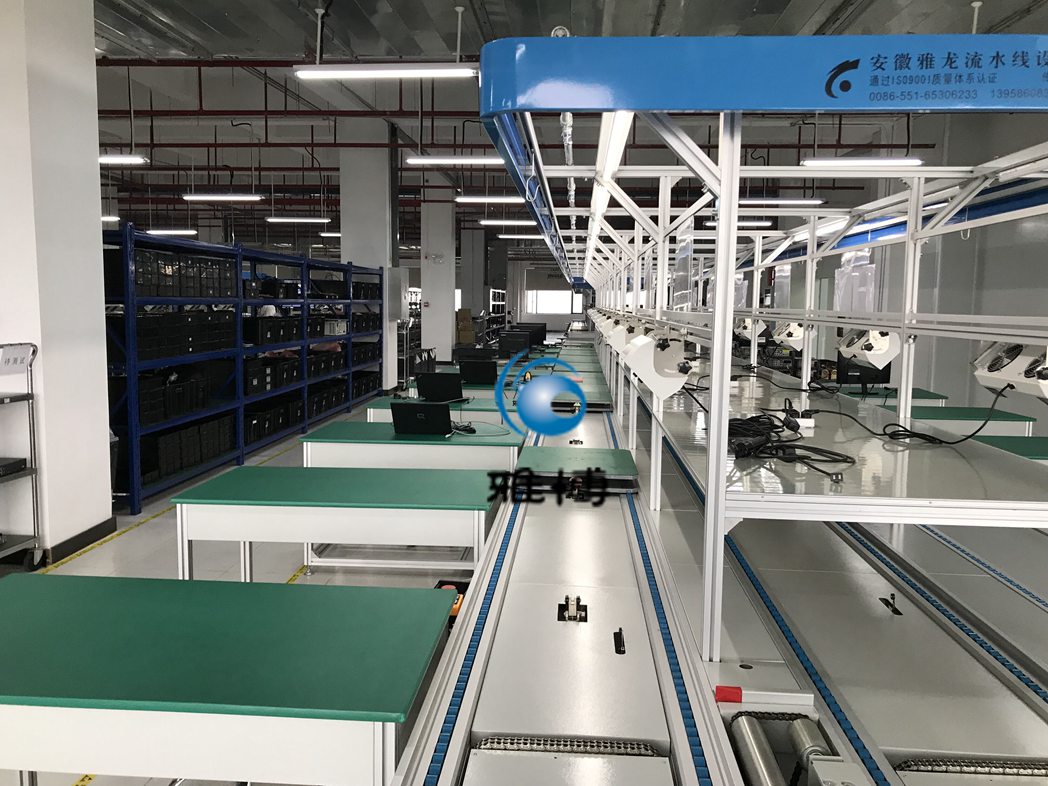

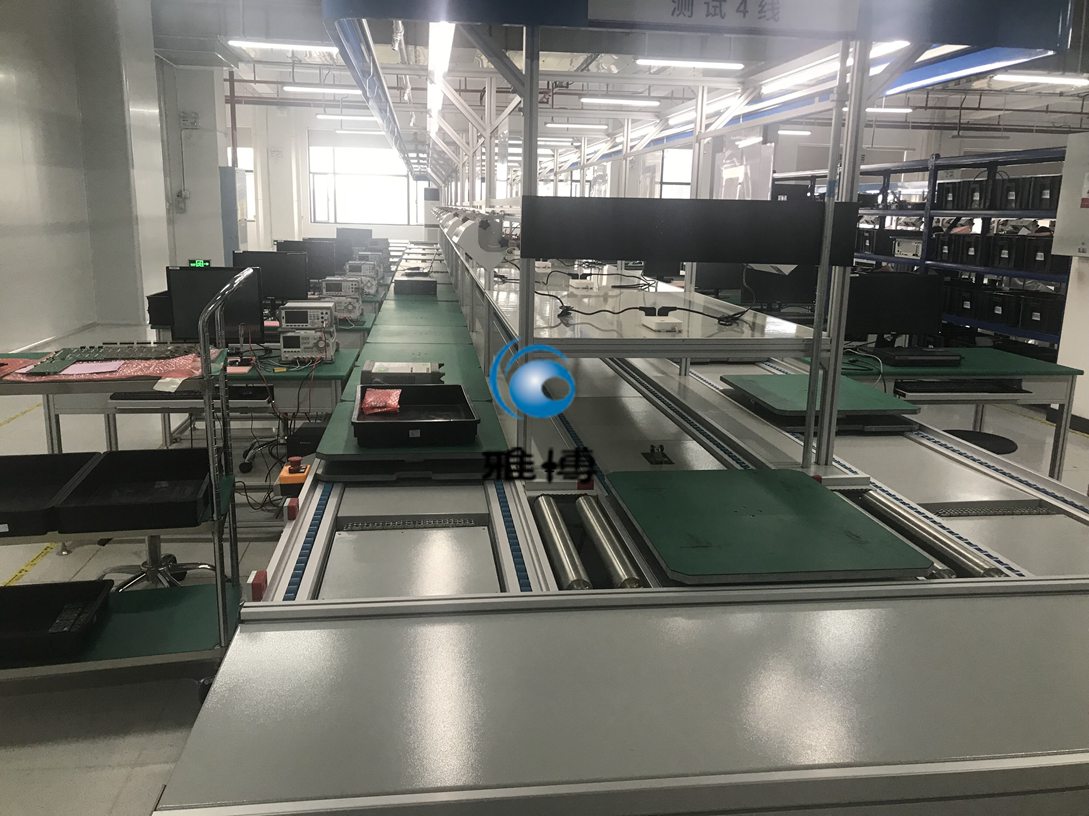

18米測試三流道差數鏈流水線 1條
1、總體設計：
1、總長：1500mm/工位*10工位+1500mm(驅動部分)+1500mm(漲緊部分)=18000mm；
2、線體總寬：1864mm；
3、總高：2000 mm±20mm，工裝板上平麵立地麵750 mm±20mm；
4、采用開式頂罩：頂罩離地高度為2000 mm，寬度為1600 mm；
傳遞速度：驅動電機采用1.5KW的台灣晟邦減速電機速度為恒速運轉（約在8m/min）；
線體每工位總體設有LED燈、工藝看板、離子風機支架、擱板台、防靜電工作台、網絡插座、兩位TCL插座和漏電帶多功能電源插座、抽屜帶鎖及防靜電手環接地插座等，線體需接地處理。
2、線體工位配置：
2.1、全線設有10對工位，共20工位，線體每工位長度為1500mm；
2.2、線體導軌采用廣東產帶蓋912鋁合金型材，共108米；
2.3、線體輸送采用中外合資產倍速尼龍滾子鏈條，共216米；
2.4、線體工裝板采用700*550*18mm的雙層PVC板製作，表麵貼2mm綠色防靜電橡皮，要求其工裝板可以承受30KG的重量及承受20KG的敲擊力，共29套；
2.5、線體每工位上方設有廣東產LED燈一組，並配有單獨控製專用開關，共30組，並要求設有欠電壓和過電流電路保護裝置；
2.6、線體每工位上方設有可供掛電動工具掛鉤及滑導一組，共30米，此設計是便於操作工人跨工位進行操作
2.7、全線設有氣路係統一套，要求每工位均有6分的接氣口一組，並配有快換接頭，共64米，總進氣口設有一套油水分離器（需方自備），以便於保護氣動工具及氣動元氣件的生產使用壽命；
2.8、線體每工位上方設有工藝卡板一組,要求其支架采用鋁合金型材作固定支承框架,圖版為透明的有機玻璃工藝看板，共20組；
2.9、線體每工位上方設有隔板台一組，隔板台采用貼塑板製作，共15米；
2.10、隔板台設有漏電帶多功能插座，共10組；
2.11、 線體每工位設有溫嶺產QX-2阻擋器一組，可以在生產過程中承受60KG的撞衝力，共22組；
2.12、線體每工位設有溫嶺產Q18R3GL4腳踏閥，共20組；
2.13、線體每工位設有鋼質零件盒一組，鋼質零件盒采用鋼板折彎而成，每組設有網絡插座及二位TCL插座一組，共20組；
2.14、離子風機支架采用鋼板折彎固定，共20套（離子風機由需方自行提供）；
